型號：KZE-BD 螺紋鎖緊式液壓快速接頭

產品詳情

描述：

KZE-BD螺紋鎖緊式液壓快速接頭
應用：移動式設備，農業機械和通用工業設備
技術規范:

規格 ( 英寸 )	1/4		3/8	1/2	3/4	1	1-1/4	1-1/2	2
額定壓力 (PSI)	10000		10000	10000	10000	7500	6500	5000	5000
額定流量 (GPM)	2		4.5	8	12	24	35	75	200
溫度范圍 ( 標準密封圈 )		-20 ℃ 至 +120 ℃
標準密封圈材料		丁腈橡膠 NBR

KZE-BD 特征:
1.新型閥的設計，能抵抗高速流體與脈沖的沖擊，提供更高的性能。
2,采用實心鋼棒料加工制造，所以耐用性好。
3.KZE-BD系列陰接頭上采用螺紋套筒鎖定結構，與母體插座上的相應的外螺紋配套使用。連接時公母部分必須通過螺紋采用手動方式結合在一起。
4.螺紋閥檔圈提供閥止擋，保證閥能牢靠對中.
5.與 FARTER VVS 系列互配.

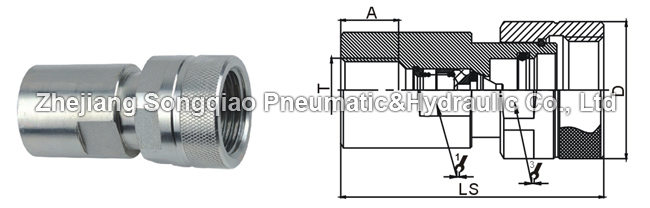

PARTNO.	LS	D	HEX1	HEX3	A	T
KZE-BD-02SF	68	30	23對邊	27六角	16	G1/4 NPT1/4
KZE-BD-03SF	75.6	39.7	30對邊	36六角	14.5	G3/8 NPT3/8
KZE-BD-04SF	86.4	45	34對邊	41六角	19	G1/2 NPT1/2
KZE-BD-06SF	105.5	53.8	41對邊	50六角	23	G3/4 NPT3/4
KZE-BD-08SF	123	58.8	50對邊	55六角	23	G1 NPT1
KZE-BD-10SF	152.5	78.5	65對邊	75六角	26	G1-1/4NPT1-1/4
KZE-BD-12SF	172	98	75對邊	90六角	27	G1-1/2NPT1-1/2
KZE-BD-16SF	206.5	129	100對邊	125對邊	27	G2NPT2

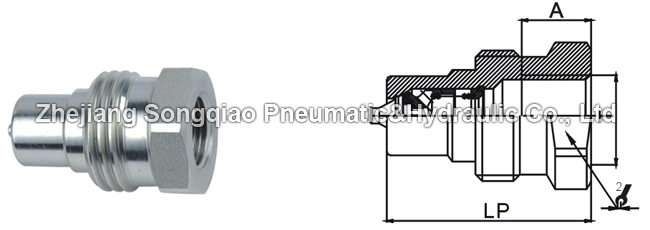

PARTNO.	LP	HEX2	A	T
KZE-BD-02PF	43	25六角	13	G1/4NPT1/4
KZE-BD-03PF	48	32六角	16	G3/8NPT3/8
KZE-BD-04PF	53	34六角	18	G1/2NPT1/2
KZE-BD-06PF	63	46六角	21	G3/4NPT3/4
KZE-BD-08PF	72	50對邊	23	G1"NPT1"
KZE-BD-10PF	86	65對邊	26	G1-1/4NPT1-1/4
KZE-BD-12PF	95	80對邊	27	G1-1/2NPT1-1/2
KZE-BD-16PF	118	110對邊	27	G2NPT2

PARTNO.	L	D	HEX1	HEX2	HEX3	T
KZE-BD-02	84.2	30	23對邊	25六角	27六角	G1/4NPT1/4
KZE-BD-03	89.5	39.7	30對邊	32六角	36六角	G3/8NPT3/8
KZE-BD-04	102.2	45	34對邊	34六角	41六角	G1/2NPT1/2
KZE-BD-06	121.2	53.8	41對邊	46六角	50六角	G3/4NPT3/4
KZE-BD-08	138.5	58.8	50對邊	50對邊	55六角	G1NPT1
KZE-BD-10	167.5	78.5	65對邊	65對邊	75六角	G1-1/4NPT1-1/4
KZE-BD-12	188	98	75對邊	80對邊	90六角	G1-1/2NPT1-1/2
KZE-BD-16	227.4	129	100對邊	110對邊	125對邊	G2NPT2
