型號：LSQ-CVV螺紋鎖緊式液壓快速接頭(碳鋼)(新)
產品詳情
描述：
LSQ-CVV螺紋鎖緊式液壓快速接頭
應用：LSQ-CVV系列接頭應用于移動式工程設備（挖掘機）、車輛、液壓設備、鉆機。
技術規(guī)范:
| 規(guī)格(英寸) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| 額定壓力(PSI) | 5000 | 5000 | 5000 | 5000 | 5000 |

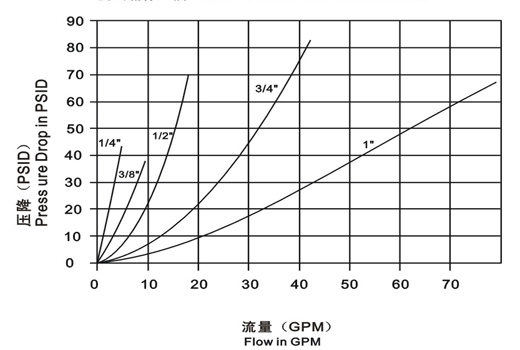

| 額定流量(GPM) | 3 | 6 | 12 | 28 | 50 |
| 溫度范圍(標準密封圈) | -20℃至+120℃ | ||||
| 標準密封圈材料 | 丁腈橡膠NBR | ||||
LSQ-CVV 特征:
1， 新型閥的設計，能抵抗高速流體與脈沖壓力的沖擊，提供更高的性能。
2， 采用實心鋼棒材料加工制造，所以耐用性好。
3， LSQ-CVV系列陰接頭上采用螺紋套筒鎖定結構，與母體插座的相應外螺紋配套使用。連接時公母兩部分必須通過螺紋，采用手動方式結合在一起。
4， 采用新型環(huán)保鍍鋅，提高更高度防銹性能。
5， 螺紋閥擋圈提供閥止擋，保證閥能牢靠對中。
6， 并與下列產品互換：意大利快事達（FASTER）CVV系列、意圖奇VD系列。

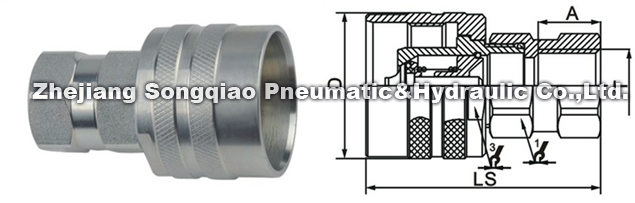

| PART NO. | LS | D | HEX1 | HEX3 | A | T |
| LSQ-CVV-02SF | 58.6 | Φ34 | S19六角 | S30對邊 | 13 | G1/4 NPT1/4 |
| LSQ-CVV-03SF | 60.8 | Φ34 | S22六角 | S30對邊 | 13 | G3/8 NPT3/8 |
| LSQ-CVV-04SF | 67.7 | Φ42 | S27六角 | S36對邊 | 18 | G1/2 NPT1/2 |
| LSQ-CVV-06SF | 73.5 | Φ48 | S36六角 | S41對邊 | 18 | G3/4 NPT3/4 |
| LSQ-CVV-08SF | 94.5 | Φ56.5 | S41六角 | S51對邊 | 24.5 | G1 NPT1 |

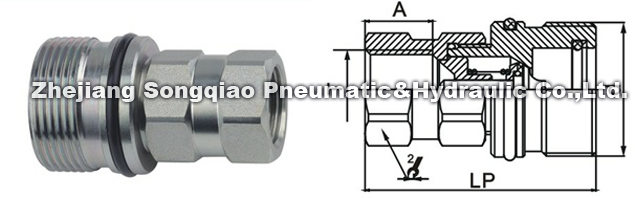

| PARTNO. | LP | d | HEX2 | A | T |
| LSQ-CVV-02PF | 60 | M24*2 | S19六角 | 13 | G1/4 NPT1/4 |
| LSQ-CVV-03PF | 55.3 | M28*2 | S22六角 | 13 | G3/8 NPT3/8 |
| LSQ-CVV-04PF | 61.5 | M36*2 | S27六角 | 18 | G1/2 NPT1/2 |
| LSQ-CVV-06PF | 83.5 | M42*2 | S36六角 | 18 | G3/4 NPT3/4 |
| LSQ-CVV-08PF | 94.5 | M48*3 | S41六角 | 24.5 | G1 NPT1 |
| PARTNO. | L | D | HEX1 | HEX2 | HEX3 | T |
| LSQ-CVV-02 | 92.6 | Φ34 | S19六角 | S19六角 | S30對邊 | G1/4 NPT1/4 |
| LSQ-CVV-03 | 89.9 | Φ34 | S22六角 | S22六角 | S30對邊 | G3/8 NPT3/8 |
| LSQ-CVV-04 | 103 | Φ42 | S27六角 | S27六角 | S36對邊 | G1/2 NPT1/2 |
| LSQ-CVV-06 | 125 | Φ48 | S36六角 | S36六角 | S41對邊 | G3/4 NPT3/4 |
| LSQ-CVV-08 | 155 | Φ56.5 | S41六角 | S41六角 | S50對邊 | G1 NPT1 |
