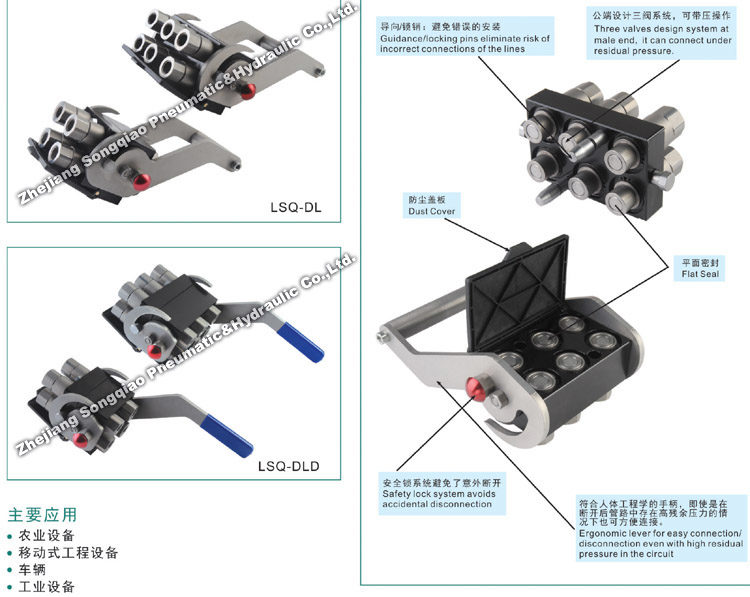

描述: LSQ-DL/DLD 系列是結構緊湊的手動式多路快速接頭組合板,提供了需要幾路液壓回路同時拆斷或連接的廣泛解決方案。最多可用 6 路快速接頭安全地同時拆斷或對接,動作簡單,快捷高效。根據應用需要,各路尺寸可相同或不同。
技術性能與選項
互換性標準:松喬內部標準
機械連接:內部凸輪和鎖銷
對接系統:旋轉拉桿
拆斷系統:旋轉拉桿
材質和表面處理:
安裝板:鋁合金氧化
凸輪和鎖銷:經特殊熱處理的碳鋼
其他組件:碳鋼鍍鋅或鍍鋅鎳處理
使用方法
對接:
在對接之前應當清潔連接面,以避免灰塵雜質污染管路。

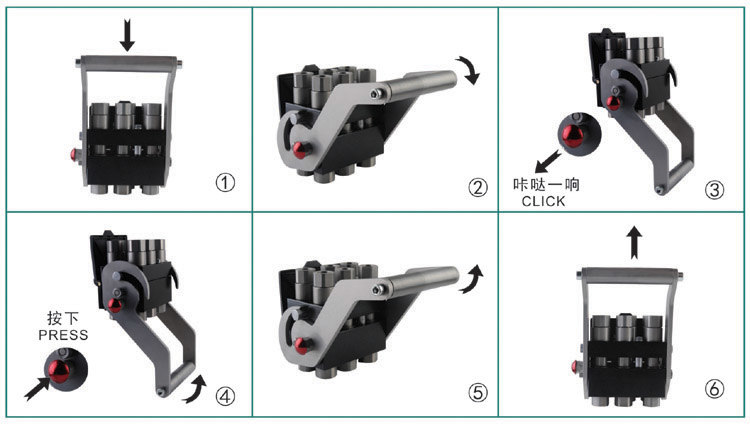

對接時將移動部分的定位銷插入固定部分的定位孔( 圖1)。
操作手柄轉動桿向下( 圖2)。
繼續旋轉直到安全鎖自動鎖定連接( 圖3)。
現在組合板處于連接即準備工作狀態。
如果對接時管路里存在殘存壓力,僅在對接時手柄行程的最后三分之一需要最大對接力。
拆斷:
按下紅色安全按鈕,同時向上提起手柄( 圖4)。
繼續旋轉直到機械停止的位置( 圖5)
現在組合板是分開狀態,移動部分可以拿開( 圖6)。
當固定部分在上,移動部分在下,即顛倒安裝時,移動部分應有保護裝置,避免它掉下來造成損害。
如果拆斷時管路里存在殘余壓力,僅在拆斷時手柄行程的最初三分之一需要最大對接力。
技術規范
規格 ( 英寸 ) | 3/8 | 1/2 |
額定壓力 (PSI) | 4350 | 4350 |
額定流量 (GPM) | 6 | 12 |
溫度范圍 ( 標準密封圈 ) | -20 ℃ 至 +120 ℃ |
標準密封圈材料 | 丁腈橡膠 NBR |

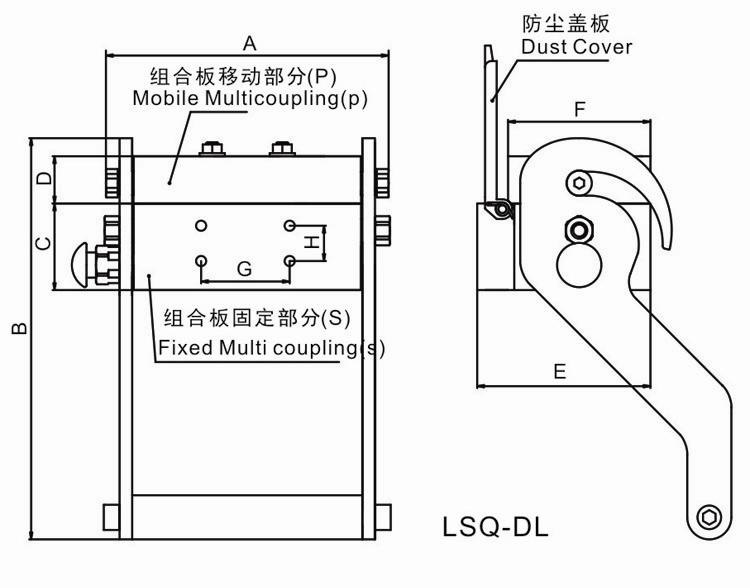

SIZE | PARTNO. | A | B | C | D | E | F | G | H |
6*12(12.5) | LSQ-DL6-04 | 179.5 | 255 | 55 | 30 | 110 | 90.4 | 50 | 30 |
4*12(12.5) | LSQ-DL4-04 | 135.3 | 255 | 55 | 30 | 110 | 90.4 | 50 | 30 |
2*12(12.5) | LSQ-DL2-04 | 123 | 255 | 55 | 30 | 110 | 90.4 | 47.3 | 30 |
6*3/8(10) | LSQ-DL6-03 | 160.5 | 255 | 50 | 25 | 110 | 86.5 | 84.8 | 28 |
4*3/8(10) | LSQ-DL4-03 | 123 | 255 | 50 | 25 | 110 | 88.5 | 47.3 | 28 |
2*3/8(10) | LSQ-DL2-03 | 123 | 255 | 50 | 25 | 110 | 88.5 | 47.3 | 28 |

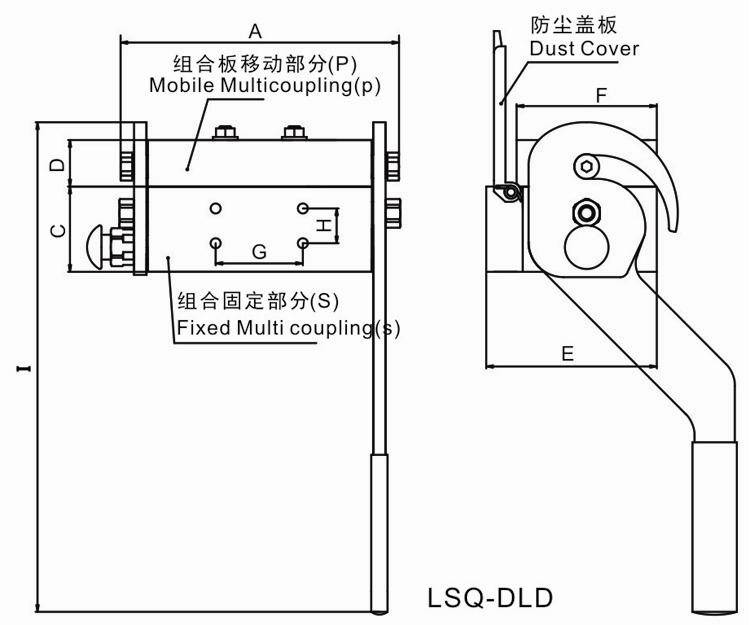

SIZE | PARTNO. | A | B | C | D | E | F | G | H |
6*12(12.5) | LSQ-DLD6-04 | 179.5 | 314 | 55 | 30 | 110 | 90.4 | 50 | 30 |
4*12(12.5) | LSQ-DLD4-04 | 135.3 | 314 | 55 | 30 | 110 | 90.4 | 50 | 30 |
2*12(12.5) | LSQ-DLD2-04 | 123 | 314.5 | 55 | 30 | 110 | 90.4 | 47.3 | 30 |
6*3/8(10) | LSQ-DLD6-03 | 160.5 | 314.5 | 50 | 25 | 110 | 86.5 | 84.8 | 28 |
4*3/8(10) | LSQ-DLD4-03 | 123 | 314.5 | 50 | 25 | 110 | 88.5 | 47.3 | 28 |
2*3/8(10) | LSQ-DLD2-03 | 123 | 314.5 | 50 | 25 | 110 | 88.5 | 47.3 | 28 |
安裝

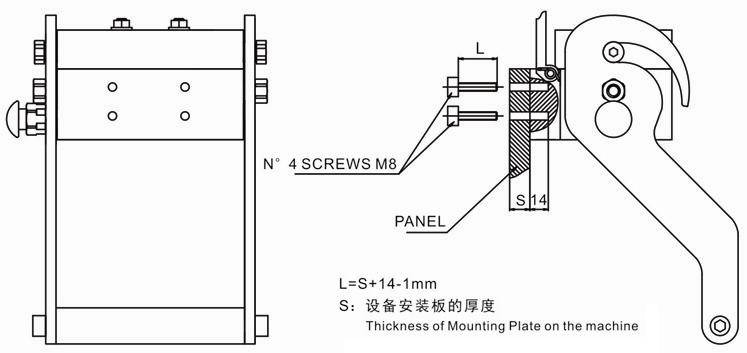

將固定部分通過螺紋孔固定在設備上,示圖如下:

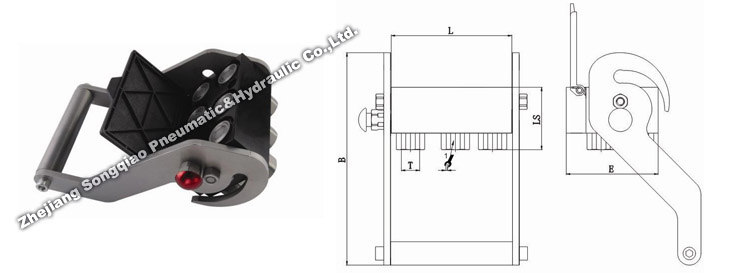

SIZE | PARTNO. | T | HEX1 | L | LS | B | E |
6*12(12.5) | LSQ-DL6-04 | G1/2 | S32 | 144.5 | 74.9 | 255 | 110 |
4*12(12.5) | LSQ-DL4-04 | G1/2 | S32 | 100.3 | 74.9 | 255 | 110 |
2*12(12.5) | LSQ-DL2-04 | G1/2 | S32 | 88 | 74.9 | 255 | 110 |
6*3/8(10) | LSQ-DL6-03 | G3/8 | S24 | 125.5 | 68 | 255 | 110 |
4*3/8(10) | LSQ-DL4-03 | G3/8 | S24 | 88 | 68 | 255 | 110 |
2*3/8(10) | LSQ-DL2-03 | G3/8 | S24 | 88 | 68 | 255 | 110 |

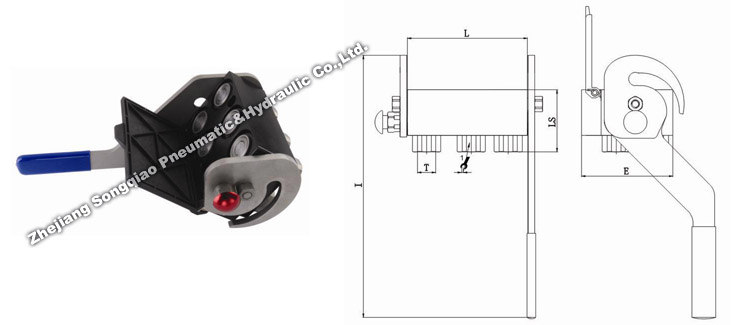

SIZE | PARTNO. | T | HEX1 | L | LS | I | E |
6*12(12.5) | LSQ-DLD6-04 | G1/2 | S32 | 144.5 | 74.9 | 314.5 | 110 |
4*12(12.5) | LSQ-DLD4-04 | G1/2 | S32 | 100.3 | 74.9 | 314.5 | 110 |
2*12(12.5) | LSQ-DLD2-04 | G1/2 | S32 | 88 | 74.9 | 314.5 | 110 |
6*3/8(10) | LSQ-DLD6-03 | G3/8 | S24 | 125.5 | 68 | 314.5 | 110 |
4*3/8(10) | LSQ-DLD4-03 | G3/8 | S24 | 88 | 68 | 314.5 | 110 |
2*3/8(10) | LSQ-DLD2-03 | G3/8 | S24 | 88 | 68 | 314.5 | 110 |

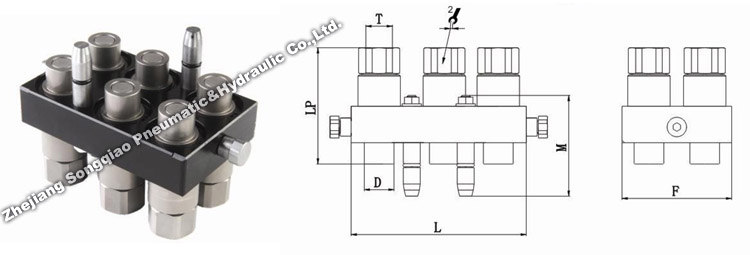

SIZE | PARTNO. | T | HEX2 | L | LP | M | F | D |
6*12(12.5) | LSQ-DL6-04 | G1/2 | S32 | 144.5 | 95.8 | 83 | 90.4 | 24.54 |
4*12(12.5) | LSQ-DL4-04 | G1/2 | S32 | 100.3 | 95.8 | 83 | 90.4 | 24.54 |
2*12(12.5) | LSQ-DL2-04 | G1/2 | S32 | 88 | 95.8 | 83 | 90.4 | 24.54 |
6*3/8(10) | LSQ-DL6-03 | G3/8 | S24 | 125.5 | 78 | 83 | 86.5 | 19.75 |
4*3/8(10) | LSQ-DL4-03 | G3/8 | S24 | 88 | 78 | 83 | 86.5 | 19.75 |
2*3/8(10) | LSQ-DL2-03 | G3/8 | S24 | 88 | 78 | 83 | 86.5 | 19.75 |

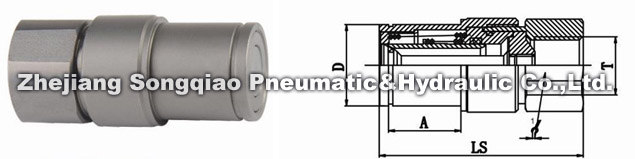

SIZE | PARTNO. | T | HEX1 | LS | D | A |
12.5 | LSQ-DL-04SF | G1/2 | S32 | 74.9 | 30 | 26.6 |
10 | LSQ-DL-03SF | G3/8 | S24 | 68 | 24 | 19.8 |

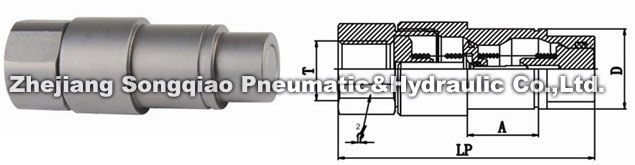

SIZE | PARTNO. | T | HEX1 | LP | D | A |
12.5 | LSQ-DL-04PF | G1/2 | S32 | 95.8 | 30 | 26.6 |
10 | LSQ-DL-03PF | G3/8 | S24 | 78 | 24 | 23.2 |

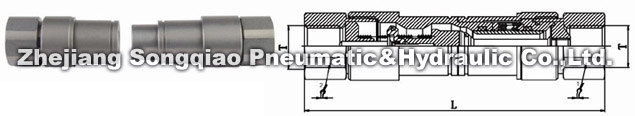

SIZE | PARTNO. | T | HEX1 | HEX2 | L |
12.5 | LSQ-DL-04 | G1/2 | S32 | S32 | 153 |
10 | LSQ-DL-03 | G3/8 | S24 | S24 | 130.5 |
